σ相和χ相析出的温度略高但是与碳化物和氮化物析出的时间大致相同。铬、钼和镍含量更高的双相不锈钢牌号的σ相和χ相析出比2205更快；低合金化牌号的析出则较慢。图5中的虚线说明σ相和χ相在较高合金化的2507中开始形成的时间较早，而在2304中开始时间较晚。

α'相析出于铁素体相内，它使铁素体相硬化和脆化。幸而双相不锈钢中含有50％的奥氏体，这种硬化和脆化所带来的危害不像在全铁素体不锈钢中那么大。α'相析出造成韧性的损失（脆性）要慢于硬化的速度（图5）。由于发生脆化需要较长的时间，在加工制造时很少考虑α'相脆性问题。但材料的使用温度上限则受到α'相形成的制约。

因为长时间高温下使用会使钢的室温韧性丧失，压力容器设计规范已确立了最大许用设计应力下的使用温度上限值。德国TüV规范区分了焊接和非焊接结构件，它的温度上限值比ASME锅炉和压力容器规范更保守。压力容器设计规范中规定的各种双相不锈钢的温度上限值见表2。

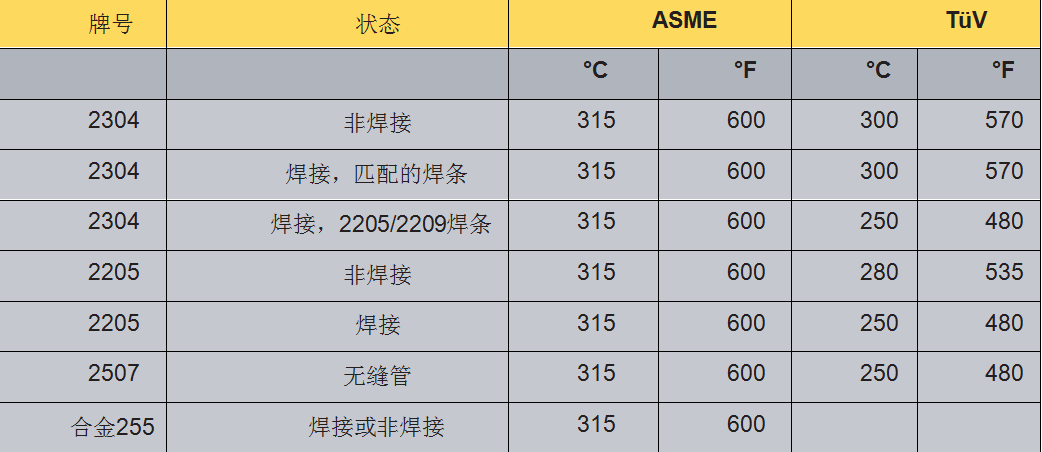

表2. 压力容器规范中双相不锈钢最大许用应力值下的上限温度值

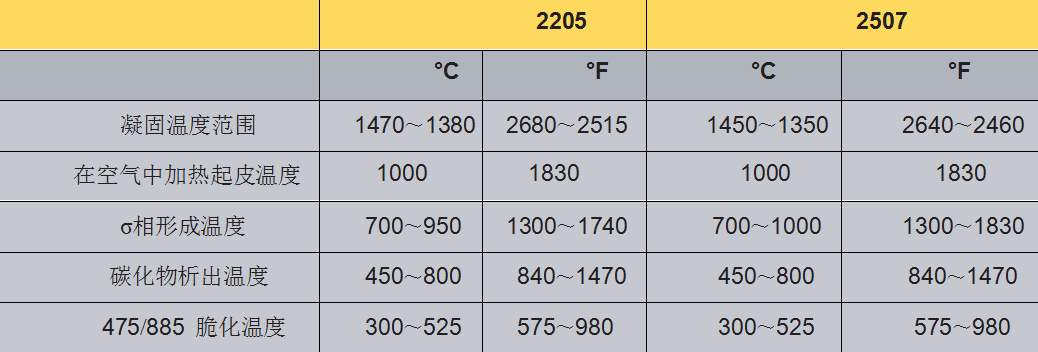

表3. 双相不锈钢中析出反应和其他典型反应的典型温度

公司电话：021-69170820；传真：021-69176868

公司地址：上海市嘉定区叶城路1118号11楼

集团网站：http://www.shangshang.com.cn

产品网站：http://www.sss1118.com

更多咨询请关注我们的微信公众号
