在绝大多数标准奥氏体不锈钢应用的环境中，双相不锈钢都显示出较高的耐蚀性能，值得注意的是它们在某些情况下具有非常明显的优势，这是由于它们含铬量高，在氧化性酸中很有利，并且含有足够量的钼和镍，能耐中等还原性酸介质的腐蚀。双相不锈钢相对较高的铬、钼和氮含量也使它们具有很好的耐氯化物点蚀和缝隙腐蚀性能，其双相结构在可能发生氯化物应力腐蚀断裂的环境是一个优势。如果双相不锈钢的显微组织中含有至少25％到30％的铁素体，则其耐氯化物应力腐蚀断裂的性能远比奥氏体不锈钢304或316好。但铁素体对氢脆敏感，因此在氢有可能进入金属、导致氢脆的环境或应用中，双相不锈钢耐蚀性不高。

5.1、耐酸腐蚀性能

为了说明双相不锈钢在强酸溶液中的耐腐蚀性，图6给出了硫酸溶液的腐蚀数据。介质条件从低酸浓度的弱还原性环境到高浓度的氧化性环境及中等浓度热溶液的强还原性环境。2205和2507双相不锈钢在酸浓度最大约15％的溶液中，性能优于许多高镍奥氏体不锈钢；在酸浓度至少为40％的 围内，双相钢优于316或317不锈钢。双相不锈钢在这种含氯化物的氧化性酸中也很有用。双相不锈钢的含镍量不足以耐受中等浓度硫酸溶液或盐酸的强还原性腐蚀。在还原性环境有酸浓缩的湿/干界面，腐蚀尤其是铁素体的腐蚀就会开始并快速进展。双相不锈钢耐氧化性腐蚀的性能使它们成为硝酸装置和强有机酸中优良的候选材料。

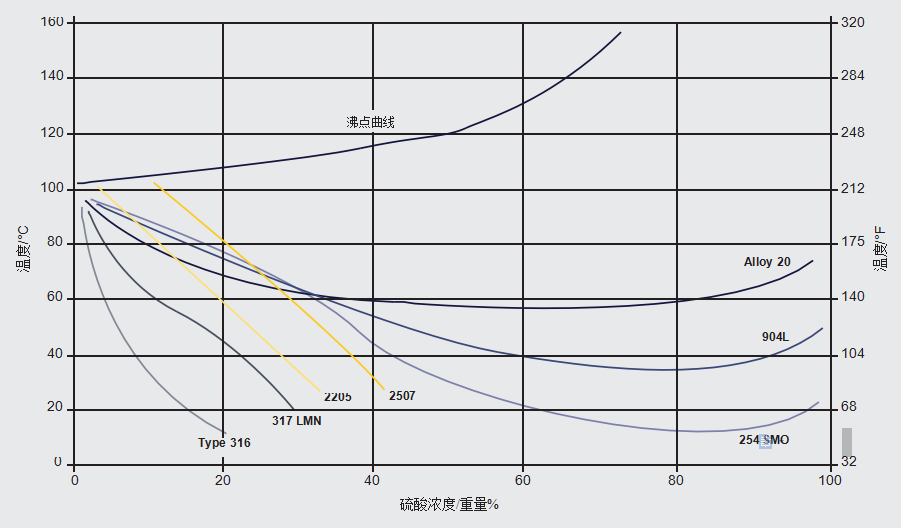

图6：在不含氧硫酸中的0.1毫米/年（0.004英寸/年）等腐蚀曲线（实验室采用试剂纯度的硫酸）

（来源：生产商材质单，254 SMO是Outokumpu的商标）

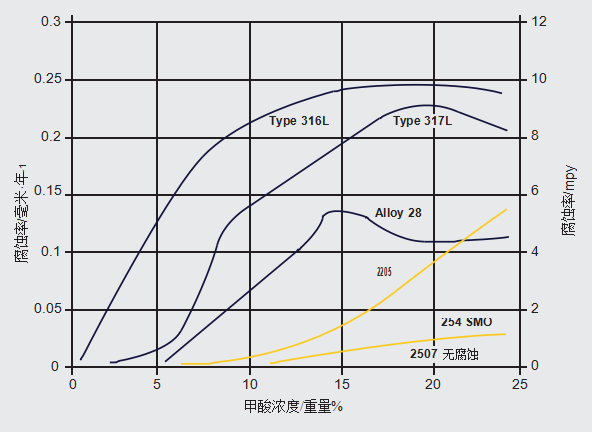

图7显示在沸点温度下，50％醋酸和不同含量甲酸混和溶液中双相不锈钢和奥氏体不锈钢的腐蚀。尽管304和316不锈钢可用于室温和中等温度下的强有机酸介质，但2205和其他双相不锈钢在许多涉及高温有机酸的工艺中占优势，而且由于它们耐点蚀和耐应力腐蚀，也可用于卤代烃工艺。

5.2、耐碱腐蚀性能

双相不锈钢的高含铬量和铁素体相的存在使其在碱性介质中具有良好的性能。在中等温度下，其腐蚀速度低于标准奥氏体不锈钢。

公司电话：021-69170820；传真：021-69176868

公司地址：上海市嘉定区叶城路1118号11楼

集团网站：http://www.shangshang.com.cn

产品网站：http://www.sss1118.com

更多咨询请关注我们的微信公众号
